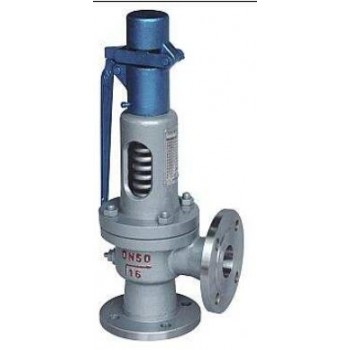

点击图片查看原图、弹簧微启式安全阀产品用途
弹簧微启式安全阀采用敞开式阀盖和阀帽设计，可有效地加大弹簧的散热，提高阀门的使用温度，带扳手设计可定期检验安全阀的灵活性，适用于对环境无污染的介质。
本阀门适用于工作温度≤350℃的蒸汽、空气等介质的设备或管路上。作为超压保护装置。连接法兰标准按JB/T-94的系列1。
二、手弹簧微启式安全阀产品特点
1、阀盖和阀帽敞开式设计，提高弹簧的散热
2、带提升扳手可定期检验阀门开启的灵活性
3、整定压力偏差小，可达±3%
4、启闭压差≤15%
5、选用优质的弹簧钢，保证弹簧的寿命和稳定性
6、平面结构的阀瓣和阀座易于维修和重新加工
三、整定压力等
|
公称压力(MPa) |
整定压力等 |
|||||||
|
1.6 |
0.06～0.1 |
0.1～0.16 |
0.16～0.25 |
0.4～0.6 |
0.6～0.8 |
0.8～1.0 |
1.0～1.3 |
1.3～1.6 |
|
2.5 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
|||||
|
4.0 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
2.5～3.2 |
3.2～4.0 |
|||
|
6.4 |
2.5～3.2 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
||||
|
10.0 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
6.4～8.0 |
8.0～10.0 |
|||
四、弹簧微启式安全阀性能规范主要零部件材料：
|
NO. |
零件名称 |
A27H材料 |
A27W-P材料 |
A27W-R材料 |
|
1 |
阀体 |
HT350 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
阀座 |
35 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni9Ti |
|
3 |
调节圈 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
4 |
阀瓣 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
5 |
弹簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
阀杆 |
2Cr13 |
2Cr13 |
1Cr18Ni9Ti |
|
7 |
调整螺杆 |
45 |
2Cr13 |
1Cr18Ni9Ti |
|
8 |
保护罩 |
ZG200-400 |
ZG200-400 |
1Cr18Ni9Ti |
|
密封面材料 |
堆焊D507 |
堆焊Co基硬质合金 |
||
五、外形尺寸和连接尺寸
|
公 称通径 |
尺寸 |
|||||
|
do |
Rc |
L |
L1 |
G |
H |
|
|
15 |
10 |
1/2" |
40 |
65 |
1/2" |
135 |
|
20 |
15 |
3/4" |
45 |
70 |
3/4" |
140 |
|
25 |
20 |
1" |
45 |
76 |
1" |
155 |
|
32 |
25 |
11/4" |
55 |
85 |
11/4" |
170 |
|
40 |
32 |
11/2" |
55 |
85 |
11/2" |
310 |
|
50 |
40 |
2" |
67 |
100 |
2" |
322 |
|
65 |
50 |
21/2" |
76 |
112 |
21/2" |
344 |
|
80 |
65 |
3" |
110 |
135 |
3" |
395 |
