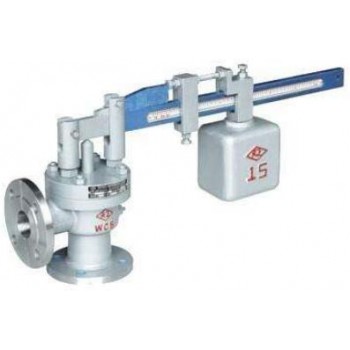

点击图片查看原图、单杠杆安全阀概述
GA41H型单杠杆安全阀适用于温度≤450℃的锅炉和压力容器上，防止压力超过允许 高值。介质可为蒸汽、空气。安全阀用在受压设备、容器或管路上，作为超压保护装置。当设备、容器或管路内的压力升高超过允许值时，阀门自动开启，继而全量排放，以防止设备、容器或管路内的压力继续升高；当压力降低到规定值时，阀门应自动及时关闭，从而保护设备、容器或管路的安全运行。
二、单杠杆安全阀主要零件材质
|
NO. |
零件名称 |
材料 |
|
1 |
阀体 |
碳钢 |
|
2 |
导向套 |
不锈钢 |
|
3 |
阀瓣 |
2Cr13 |
|
4 |
阀杆 |
2Cr13 |
|
5 |
杠杆 |
碳钢 |
|
6 |
重锤 |
铸铁 |
三、连接尺寸
|
公称通径 |
尺寸 |
|||||||||||||||
|
do |
L |
L1 |
D |
K |
g1 |
f |
b |
z-?d |
DN’ |
D1 |
K1 |
g2 |
b1 |
f’ |
z-?d1 |
|
|
25 |
20 |
100 |
85 |
115 |
85 |
65 |
2 |
16 |
4-14 |
25 |
115 |
85 |
65 |
16 |
2 |
4-14 |
|
32 |
25 |
115 |
100 |
140 |
100 |
78 |
2 |
18 |
4-18 |
32 |
140 |
100 |
78 |
18 |
2 |
4-18 |
|
40 |
32 |
120 |
110 |
150 |
110 |
85 |
3 |
18 |
4-18 |
40 |
150 |
110 |
85 |
18 |
3 |
4-18 |
|
50 |
40 |
135 |
120 |
165 |
125 |
100 |
3 |
20 |
4-18 |
50 |
165 |
125 |
100 |
20 |
3 |
4-18 |
|
80 |
65 |
160 |
135 |
200 |
160 |
135 |
3 |
20 |
8-18 |
80 |
200 |
160 |
135 |
20 |
3 |
8-18 |
|
100 |
80 |
170 |
160 |
220 |
180 |
155 |
3 |
22 |
8-18 |
100 |
220 |
180 |
155 |
22 |
3 |
8-18 |
|
150 |
125 |
205 |
195 |
285 |
240 |
210 |
3 |
24 |
8-23 |
150 |
285 |
240 |
210 |
24 |
3 |
8-23 |
|
200 |
150 |
240 |
230 |
340 |
295 |
265 |
3 |
26 |
12-23 |
200 |
340 |
295 |
265 |
26 |
3 |
12-23 |
