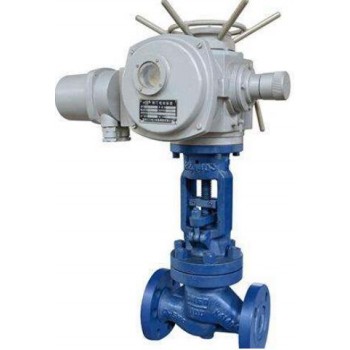

点击图片查看原图、电动截止阀结构特点
1、选材考究，符合国内、外相关标准，结构合理，造型美观。
2、阀瓣、阀座密封面采用铁基合金堆焊或司太立（Slite）钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。
4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。
5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。
6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。
7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。
8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。
二、电动截止阀应用规范
|
设计与制造 |
GB/T12235 |
|
|
连接端尺寸 |
结构长度 |
GB/T12221 |
|
法兰尺寸 |
JB/T79 |
|
|
检验与试验 |
JB/T9092 |
|
|
材料 |
碳钢 |
GB/T12229 |
|
不锈钢 |
GB/T12230 |
|
|
合金钢 |
Q/ZB66 |
|
|
标志 |
GB/T12220 |
|
|
供货 |
JB/T7928 |
|
三、电动截止阀主要零件材料及主要用途
|
阀体 |
阀盖 |
阀瓣 |
密封圈 |
阀杆 |
填料 |
适用介质 |
适用温度 （≤℃） |
|
WCB |
WCB+D507MO |
D577 |
2Crl3 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
ZGlCrl8Ni9Ti |
0Crl8Ni9Ti+ |
Slite6 |
lCrl8Ni9Ti |
PTFE |
硝酸类 |
200 |
|
|
ZGlCrl8Ni2Mo2Ti |
CF8M+ |
lCrl8Ni2 |
lCrl8Ni2 |
PTFE |
磷酸类、 |
200 |
|
|
ZG00Crl7Nil4M02 |
CF3M+ |
S1ite6 |
316L |
PTFE |
磷酸类、 |
200 |
|
|
ZGlCr5MO |
ZGlCr5MO+ |
S1ite6 |
25Cr2Mo1VA |
柔性石墨 |
水、油品、蒸汽 |
550 |
|
四、电动截止阀主要外形尺寸、连接尺寸及质量
|
公称压力 PN（MPa） |
公称通径 |
标准值 |
参考值 |
||||||||||
|
DN（mm） |
L |
D |
D1 |
n2 |
D6 |
b |
f |
f1 |
Z-φd |
L1 |
H |
质量（kg） |
|
|
1.6 |
50 |
230 |
160 |
125 |
100 |
16 |
3 |
4-φ18 |
590 |
645 |
48 |
||
|
65 |
290 |
180 |
145 |
120 |
18 |
3 |
4-φ18 |
590 |
690 |
60 |
|||
|
80 |
310 |
195 |
160 |
135 |
20 |
3 |
8-φ18 |
590 |
715 |
65 |
|||
|
100 |
350 |
215 |
180 |
155 |
20 |
3 |
8-φ18 |
590 |
770 |
71 |
|||
|
125 |
400 |
254 |
210 |
185 |
22 |
3 |
8-φ18 |
590 |
780 |
119 |
|||
|
150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-φ23 |
590 |
810 |
210 |
|||
|
200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-φ23 |
810 |
967 |
320 |
|||
|
250 |
622 |
405 |
355 |
320 |
30 |
3 |
12-φ25 |
810 |
1143 |
550 |
|||
|
300 |
698 |
460 |
410 |
375 |
30 |
4 |
12-φ25 |
830 |
1292 |
785 |
|||
|
2.5 |
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
590 |
645 |
50 |
||
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
8-φ18 |
590 |
690 |
65 |
|||
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
590 |
715 |
67 |
|||
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
590 |
770 |
73 |
|||
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
590 |
780 |
127 |
|||
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
810 |
810 |
215 |
|||
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
810 |
967 |
322 |
|||
|
250 |
622 |
425 |
370 |
332 |
36 |
3 |
12-φ30 |
830 |
1143 |
585 |
|||
|
300 |
698 |
485 |
430 |
390 |
40 |
4 |
16-φ30 |
830 |
1292 |
795 |
|||
|
4 |
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
590 |
645 |
61 |
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
590 |
690 |
75 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
590 |
715 |
84 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4.5 |
8-φ23 |
590 |
770 |
101 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4.5 |
8-φ25 |
810 |
782 |
207 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4.5 |
8-φ25 |
810 |
875 |
226 |
|
|
200 |
600 |
375 |
320 |
282 |
260 |
38 |
3 |
4.5 |
12-φ30 |
810 |
1160 |
399 |
|
|
6.4 |
50 |
300 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ23 |
590 |
710 |
64 |
|
65 |
340 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ23 |
590 |
750 |
77 |
|
|
80 |
380 |
210 |
170 |
140 |
121 |
30 |
3 |
4 |
8-φ23 |
590 |
785 |
86 |
|
|
100 |
430 |
250 |
200 |
168 |
150 |
32 |
3 |
4.5 |
8-φ25 |
810 |
837 |
171 |
|
|
125 |
500 |
295 |
240 |
202 |
176 |
36 |
3 |
4.5 |
8-φ30 |
810 |
1031 |
243 |
|
|
150 |
550 |
340 |
280 |
240 |
204 |
38 |
3 |
4.5 |
8-φ34 |
830 |
1066 |
296 |
|
|
200 |
650 |
405 |
345 |
300 |
260 |
44 |
3 |
4.5 |
12-φ34 |
830 |
1213 |
420 |
|
