点击图片查看原图山东光大阀门有限公司是 家集研发、生产、销售为 体的专业性生产企业，公司自成立以来 直秉承“质量 、服务至上”的经营理念，公司生产的产品具有应用范围广，质量过硬，无内外泄露，频繁开关不卡死等优点，在全国各地的化工企业、热电企业、钢铁企业、印染企业、食品企业中得到广泛应用，同时也获得了广大用户的 致好评，并成为稳定的供应商。公司在生产过程中，不断吸收国内外产品结构及生产工艺的 进特点，不断提高产品的科技含量，从 些技术细节入手，完善产品的综合性能，提高广大用户的满意度。
产品概述

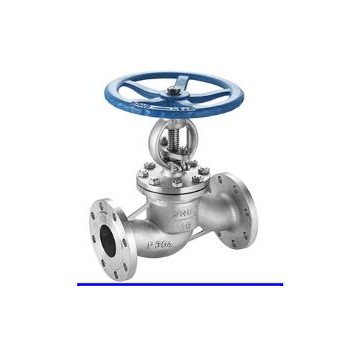

J41W截止阀 旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成 体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。
二、产品性能参数
|
J41F 型 PN16 钢制截止阀主要性能参数
|
||||
|
型号
|
PN
|
工作压力 / MPa
|
适用温度 / ℃
|
适用介质
|
|
J41F-16C
|
16
|
1.6
|
≤425
|
水、蒸汽、油品
|
|
J41F-16R
|
≤150
|
|||
|
J41F-16R3
|
||||
三、产品零部件材料
|
J41F 型 PN16 钢制截止阀零部件材料
|
|||||
|
型号
|
材料
|
||||
|
阀体、阀盖
|
阀杆
|
密封面
|
填料
|
||
|
J41F-16C
|
碳素钢
|
铬不锈钢
|
铁基合金
|
铁基合金
|
|
|
J41F-16R
|
|||||
|
J41F-16R3
|
|||||
四、产品外形及结构尺寸
|
J41F 型 PN16 钢制截止阀外形及结构尺寸 (mm)
|
|||||||||
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×ød
|
H
|
D0
|
重量/KG
|
|
10
|
130
|
90
|
60
|
40
|
14
|
4×ø14
|
198
|
120
|
5
|
|
15
|
130
|
95
|
65
|
45
|
14
|
4×ø14
|
200
|
120
|
5.5
|
|
20
|
150
|
105
|
75
|
55
|
14
|
4×ø14
|
243
|
140
|
7.3
|
|
25
|
160
|
115
|
85
|
65
|
14
|
4×ø14
|
253
|
160
|
8
|
|
32
|
180
|
135
|
100
|
78
|
15
|
4×ø18
|
280
|
160
|
12
|
|
40
|
200
|
145
|
110
|
85
|
16
|
4×ø18
|
312
|
200
|
16
|
|
50
|
230
|
160
|
125
|
100
|
16
|
4×ø18
|
321
|
200
|
16
|
|
65
|
290
|
180
|
145
|
120
|
18
|
4×ø18
|
325
|
240
|
22
|
|
80
|
310
|
195
|
160
|
135
|
20
|
4×ø18
|
355
|
240
|
31
|
|
100
|
350
|
215
|
180
|
155
|
20
|
4×ø18
|
415
|
280
|
45
|
|
125
|
400
|
245
|
210
|
185
|
22
|
4×ø18
|
460
|
320
|
80
|
|
150
|
480
|
280
|
240
|
210
|
24
|
8×ø23
|
510
|
360
|
97
|
|
200
|
600
|
335
|
295
|
265
|
26
|
12×ø23
|
590
|
360
|
169
|
