点击图片查看原图山东光大阀门有限公司是 家集研发、生产、销售为 体的专业性生产企业，公司自成立以来 直秉承“质量 、服务至上”的经营理念，公司生产的产品具有应用范围广，质量过硬，无内外泄露，频繁开关不卡死等优点，在全国各地的化工企业、热电企业、钢铁企业、印染企业、食品企业中得到广泛应用，同时也获得了广大用户的 致好评，并成为稳定的供应商。公司在生产过程中，不断吸收国内外产品结构及生产工艺的 进特点，不断提高产品的科技含量，从 些技术细节入手，完善产品的综合性能，提高广大用户的满意度。

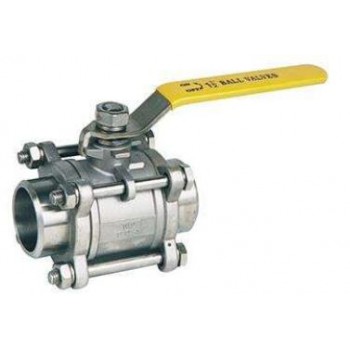

对焊球阀的关闭件是个球体，它是依靠球体绕阀体中心线作90度旋转来达到开启、关闭的 种阀门。直通式球阀在管路中主要用来做切断介质的。结构形式有二片式和三片式，对接焊方式有承插焊、坡口焊、平。对焊球阀是近年来被广泛采用的 种新型阀门，此阀可水平安装或垂直安装。
、Q61F三片式对焊球阀产品特征
公称压力：1.6-6.4MPa
适用稳定范围：-20～232℃～350℃
适用介质：水、油、气及某些腐蚀性液体（W.O.G）
螺纹类型：G.NPT.BSPT.BSP.DI259/2999
二、Q61F三片式对焊球阀主要连接尺寸及重量
|
SIZE |
1/4" |
143/8" |
17.51/2" |
3/4" |
1" |
1-1/4" |
1-1/2" |
2" |
2-1/2" |
3" |
4" |
|
D |
11.6 |
12.7 |
15 |
20 |
25 |
32 |
38 |
50 |
65 |
80 |
100 |
|
L |
60 |
60 |
70 |
85 |
95 |
110 |
130 |
150 |
190 |
210 |
268 |
|
H |
50 |
50 |
130 |
130 |
165 |
165 |
190 |
190 |
250 |
250 |
280 |
|
E |
100 |
100 |
22.7 |
27.5 |
33.5 |
42 |
48.6 |
60.5 |
76.3 |
90 |
106.5 |
三、Q61F三片式对焊球阀主要零件材料
|
零件名称 |
材质 |
|
|
阀体 |
不锈钢CF8M |
碳钢WCB |
|
密封圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
阀盖 |
不锈钢CF8M |
碳钢WCB |
|
球体 |
不锈钢SS316 |
不锈钢SS304 |
|
阀杆 |
不锈钢SS316 |
不锈钢SS316 |
|
螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
垫圈 |
不锈钢SS304 |
不锈钢SS304 |
|
手柄套 |
塑料 |
塑料 |
|
手柄 |
不锈钢SS304 |
不锈钢SS304 |
|
阀杆螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料压盖螺母 |
不锈钢SS304 |
不锈钢SS304 |
|
填料 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
止推垫圈 |
聚四氟乙烯PTFE |
聚四氟乙烯PTFE |
|
螺栓 |
不锈钢SS304 |
不锈钢SS304 |
