山东光大阀门有限公司是 家集研发、生产、销售为 体的专业性生产企业，公司自成立以来 直秉承“质量 、服务至上”的经营理念，公司生产的产品具有应用范围广，质量过硬，无内外泄露，频繁开关不卡死等优点，在全国各地的化工企业、热电企业、钢铁企业、印染企业、食品企业中得到广泛应用，同时也获得了广大用户的 致好评，并成为稳定的供应商。公司在生产过程中，不断吸收国内外产品结构及生产工艺的 进特点，不断提高产品的科技含量，从 些技术细节入手，完善产品的综合性能，提高广大用户的满意度。
、产品特点

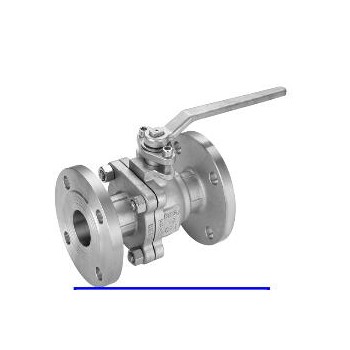

Q41F型法兰浮动球阀适用介质：水、气、油品、天然气和酸碱腐蚀性介质。适用温度：-196～350℃。驱动方式：手动、气动、电动、液动等。公称通径：DN15～250mm 1/2＂～10＂。
|
二、技术规范
|
设计依据
|
GB系列
|
API系列
|
|
设计标准
|
GB系列
|
API6D
|
ANSI B16.34
|
|
法兰连接结构长度
|
GB/T12221
|
API6D
|
ANSI B16.10
|
|
结构长度（焊接）
|
GB/T15188.1
|
API6D
|
ANSI B16.10
|
|
连接法兰
|
GB/T9113
JB/T79
Hg20592
|
ANSI B16.5 B16.47
|
|
对焊端
|
GB/T12224
|
ANSI B16.25
|
|
试验和检验
|
GB/T9092
|
API6D
|
API598
|
|
|
三、Q41F法兰浮动球阀主要零件及材质
|
|
序号
No.
|
零件名称
|
材质
|
|
GB
|
ASTM
|
|
1
|
阀体
|
WCB
|
A216-WCB
|
|
2
|
密封圈
|
PTFE
|
PTFE
|
|
3
|
球体
|
1Cr18Ni9Ti
|
SS304
|
|
4
|
螺母
|
35
|
A194-2H
|
|
5
|
螺柱
|
35CrMoA
|
A193-B7
|
|
6
|
右体
|
WCB
|
A216-WCB
|
|
7
|
垫片
|
柔性石墨+不锈钢
|
B12.10-304/F.G
|
|
8
|
填料
|
PTFE
|
PTFE
|
|
9
|
填料压盖
|
WCB
|
A216-WCB
|
|
10
|
定位片
|
25
|
A105
|
|
11
|
挡圈
|
65Mn
|
AISI 1066
|
|
12
|
手柄
|
Kt33
|
A47-667 Gr.32510
|
|
13
|
阀杆
|
1Cr33
|
A276-410
|
|
14
|
螺钉
|
35
|
A193-B7
|
|
15
|
止推垫片
|
PTFE
|
PTFE
|
|
[
